CONEXIONES DE VÁSTAGO DIXON

Niples King para Manguera (Niples Botella)

-Los niples "King" están recomendados para servicio de descarga y succión a baja presión con líquidos compatibles con el material del niple. Estos niples no son para productos compresibles como aire o nitrógeno en tamaños de 1-1/4" y mayores.
-Los niples "King" no están recomendados para vapor.
-La presión de trabajo puede variar con la construcción de la manguera, el tipo de sistema de sujeción usado y la aplicación. Consulte para recomendaciones.
-De acuerdo con el boletín de la R.M.A. (Rubber Manufacturers Association) para manguera de succión y descarga de aceite, un tramo acoplado de manguera en cualquier tamaño, debe ser aprobado a 1-1/2" veces la presión de trabajo y mantenido asi por 15 minutos sin fuga o movimiento del acople.
Para información adicional e intrucciones detalladas sobre procedimientos de prueba, vea el manual de la Asociación de Fabricantes de Hule (R.M.A.) de los Estados Unidos

Con Rosca NPT en el Extremo y con Franja Moleteada para Agarre de Herramientas

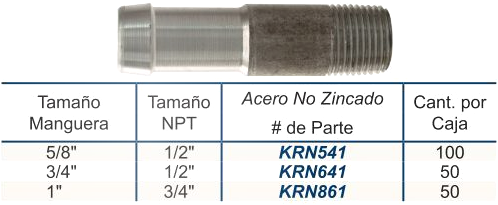

Con Rosca NPT en el extremo sin Moleteado
Extremo Ranurado
Características:
-Niples con extremos ranurados y biselados en láton (brass) y aluminio están disponibles en varios tamaños. Consulte para disponibilidad.
Extremo Biselado (para soldarse)
Extremo Rosca BSPT
Extremo NPT - para Tubería Plástica con Moleteado para Agarre de Herramienta

Vástagos y Férulas Escotadas para Suajarse ó Crimparse a la Manguera

-Cuando se usan con la apropiada férula escotada, estas conexiones pueden suajarse o crimparse sobre la manguera, proporcionando así una mejor retención del vástago a mayor presión.
Características
-Para D.E. de manguera de 2-4/64" y menores, estos conectores son sólo para ser crimpados.
-Para D.E. de manguera de 2-5/64" y mayores, estos conectores pueden ser crimpados o suajados.
Utilice sólo el vástago NOS con férulas NOS.
Debido a las diferencias en las dimensiones y tolerancias por razones de seguridad, no utilice vástagos o férulas de otros fabricantes con Dixon productos Holedall.

Vástafos Escotados
Férulas Escotadas

Niples King de Escalón (Reducción o Aumento)

Vástago para manguera x Terminal Rosca NPT

Niples King con Vástago PF para  Mangueras con Tubo Interior Plástico

-Los niples "King" con vástago "PF" tiene el mismo diseño de aserrado que se usa en las conexiones rápidas de leva y ranura estilo "PF". Este diseño de vástago fue desarrollado especificamente para mangueras que conducen químicos y tienen un tubo interior de polietileno entrecruzado (XLPE) o de polietileno de peso molecular ultra-alto, (UHMW) donde la retención positiva del vástago puede ser un problema para usar abrazaderas de fleje.
-Recomendados para servicio de succión y descarga.
-No estan diseñados para aire comprimido.
-La presión de trabajo (PSI) está dada a 70°F máximo (21°C).
-La presión de trabajo (PSI) puede variar con el tipo de construcción de la manguera, el tipo de sistema de abrazadera utilizado y la aplicación misma. Consulte para recomendaciones.

Extremo NPT
Nota: extremo biselado para soldarse está tambien disponible.

Niples King Tipo Tuff-Lite (Polipropileno y Nylon)

Extremo NPT
Extremo NPT

Niples King con Brida

Brida con Barrenos Tipo ASA 150# x Vástago para Manguera

Niples Escotados Recuperables para hacer Conexiones Bridadas

Características
-Cuando se usa con la apropiada férula escotada, estas conexiones pueden suajarse ó crimparse sobre la manguera, proporcionando así una mejor retención del vástago a mayor presión.
-El vástago puede recuperarse de una manguera dañada por medio de cortar y separar la férula sin necesidad de lastimar o dañar al conector. Revise que el vástago recuperado esté en buen estado y re-instáleo entonces en otra manguera utiizando una nueva férula escotada.
-Cuando se usen con abrazaderas de doble perno o de fleje, los niples escotados recuperables proporcionarán una retención similar a la de los niples King recuperables.
-Estos niples escotados recuperables le permiten utilizar las mismas férulas usadas en las conexiones rapidas escotadas de leva y ranura. Esto le permite maximizar su inventario y reducir sus costos.

Niples (Vástago) Escotados Recuperables
Férulas Escotadas
Nota: Los vástagos son para usarse con bridas "Lap-Joint" (hombro redondeado).
*Empujadores especiales requeridos para la prensa RAM.
1-1/2" vástago - RN150NOPUSH
2" vástago - RN200NOPUSH
2-1/2" vástago - RN250NO PUSH
3" vástago - RN300NOPUSH
4" vástago - RN400NOPUSH
Vástagos Dixon y rérulas están diseñados especificamente para ser utilizados en conjunto como un sistema de acoplamiento. Debido a las diferencias en las dimenciones y tolerancias por razones de seguridad, no utilice vástagos o férulas de otros fabricantes con Dixon productos Holedall.

Niples King de Acero Redondo

Para una Abrazadera
Para dos Abrazaderas

Niples King de Acero con Hexágono

Para una Abrazadera
Para dos Abrazaderas

Niples y Acoples King de Vástago Corto para succión, Rosca NPSM

Nota: Las conexiones de hierro galvanizado de 1" tienen una tuerca con hexágono para sujeción. Los coples completos se surten con empaques de hule.
Los empaques de reemplazo (KRW estándar) están disponibles.

Niples y Acoples King de Vástago Corto para Succión, Rosca NTS (NH)

NST es el tipo de rosca común para la conexión de manguera contra incendio, conocida también como NH ó como NSHT. Empaques de reemplazo, los empaques de hule (KRW) son estándar.

Acoples de Vástago Largo

Los tamaños 1/2" a 1" son maquinados, 1-1/4" a 2" son de fundición.
*Rediseñado con rosca Macho GHT extendida, rosca más profunda.
Acople Completo - GHT
Características:
-Macho extendido GHT, rosca más profunda.
Hembra - GHT
Macho - GHT
Características:
-Macho extendido GHT, rosca más profunda.

Niples y Acoples Super King de Vástago Largo para Manejo a Granel

Acople Hembra (Rosca NPSM)
Niple Macho (Rosca NPT)
Estos niples y acoples requieren al menos de 3 abrazaderas de fleje. Empaques de reemplazo en Viton (KVW) están también disponibles.

Acoples para Manguera de Rocío

Nota: Utilizar con abrazaderas BOSS.

Insertos de Acero Inoxidable 316

Insertos de Latón tambien disponibles.
(RKHN881 Mismo estilo de vastago que KHN881)

Niples y Acoples de Vástago Corto en Acero Inoxidable 316

El empaque estándar es de hule (KRW), empaques de Viton (KVW) tambien disponibles.

Llaves para Manguera con Conector de Oreja de Perno

Llave con Terminal Simple
Llave con Terminal Doble

Empaques para Acoples de Manguera de Succión, Vástago Largo y Corto

Niples - Unión de Acero Inoxidable 316

Niples - Unión de Laton (Brass)

Tuff-line Niples - Unión de Nylon

Características:
-Máxima temperatura de trabajo 150°F (66°C)

Tuff-life Niples - Unión de Nylon con Diseño Push-On

Características:
-No requiere de abrazaderas cuando se usa con manguera push-on.
-Se vende sólo en cantidades por caja.

Niples - Unión de Acero Zincado y de Acero Inoxidable

No están diseñados para usarse con productos compresibles como aire, nitrogeno o vapor.
La presión de trabajo puede variar con la construcción de la manguera, el tipo de sistema de abrazaderas usado y la aplicación.
De acuerdo con el boletín de la R.M.A. para manguera de succión y descarga de aceite, un tramo acoplado de manguera de cualquier tamaño, debe ser probado a 1-1/2 veces la presión de trabajo y mantenerla por 15 minutos sin fuga o movimiento del cople. Para información adicional e instrucciones detalladas sobre procedimientos de prueba, consulte el manual de la "Rubber Manufactures Association" (R.M.A)

Niple - Unión King de Acero

No están diseñados para usarse con productos compresibles como aire, nitrógeno o vapor.
La presión de trabajo puede variar con la construcción de la manguera, el tipo de sistema de abrazaderas usado y la aplicación.
De acuerdo con el boletín de la R.M.A. para manguera de succión y descarga de aceite, un tramo acoplado a 1-1/2 veces la presión de trabajo y mantenerla por 15 minutos sin fuga o movimiento del cople. Para información adicional e instrucciones detalladas sobre procedimientos de prueba, consulte el manual de la "Rubber Manufacturers Association" (R.M.A.)

Válvula Chek de Resorte con Colador

Características:
-Asiento de Latón con NBR, colador de acero inoxidable.
-Asiento suave para la eliminación de borbujas, con acción de resorte. Para una rápida acción de asentamiento.
-Perfil de flujo diseñado para minimizar pérdida de carga.
-Rango de Temperatura: 10°F a 210°F (-10°C a 100°C).
-Valuación de Presión: 1-1/2" - 2" 400 WOG; 3" - 4" 200 WOG (agua, aceite y gas).
-Presión de Accionamiento:0.50 PSI.
-Listado U/L.

Válvulas de Pie Roscadas de Fundición de Hierro

Deben de ser instalados en posición vertical

Coladores y Descoriadores

Coladores de Polietileno
